網絡RJ45接口詳解

信息來源于:互聯網 發布于:2021-08-16

RJ45模塊用于實現PHY之間的互連,包括PHY芯片經信號變壓器與RJ45接口相連,如圖 1所示。

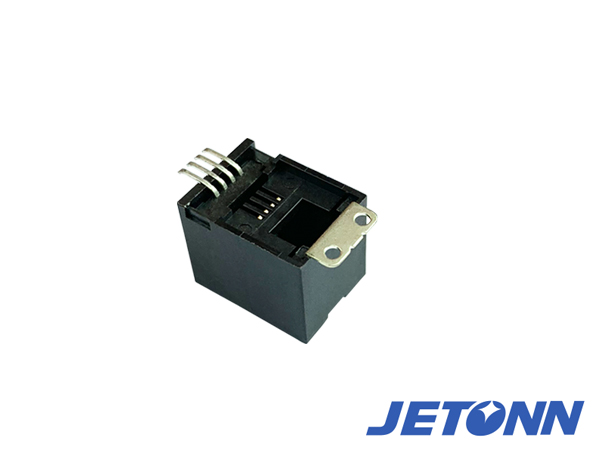

RJ45連接器由插頭和插座組成,RJ45插頭又稱水晶頭,如圖 3-10所示。這兩種元件組成的連接器連接于導線之間,以實現導線的電氣連續性。RJ45連接器就是連接器中的最重要的一種插座。RJ45插座分屏蔽型和非屏蔽型兩種。

RJ45接口

RJ是Registered Jack的縮寫,意思是“注冊的插座”。在FCC(美國聯邦通信委員會標準和規章)中的定義是,RJ是描述公用電信網絡的接口,常用的有RJ-11和RJ-45,計算機網絡的RJ-45是標準8位模塊化接口的俗稱。

RJ45接口支持10M/100M/1000M三種速率,具有收發&極性自動翻轉(不可靠)、速率/雙工模式的自動協商功能。各速率模式又有不同的實現方法(對應不同的協議),10M模式包括10BASE-T、10BASE2、10BASE5;100M模式包括100BASE-TX、100BASE-F;1000M速率模式包括1000BASE-T、1000BASE-F。常用的是10BASE-T、100BASE-TX、1000BASE-T三種。

10BASE-T采用Manchester編碼,兩電平信號,工作時兩對差分線一收一發,傳輸速率10Mbps。

100BASE-TX模式采用4B/5B編碼,效率80%,三電平信號,如圖 3-11所示。工作時兩對差分線一收一發,傳輸速率125 MT/s,因為采用4B/5B編碼,實際傳輸速率為125MT/s×80% = 100Mbps。

1000M模式采用4D-PAM5編碼,五電平信號,如圖 3-12所示。所謂4D-PAM5是指4維5電平編碼技術,4維即指4個差分線對,5電平是指每個差分線對上傳輸一個5進制的數據,因此每一個符號可表示54=625個狀態,對應于二進制數,29=512,每個符號可以表示一個9bit的二進制數,其中一位用于控制,另外8位為有效數據。由于符號率同樣是125MT/s,工作時4對差分線同時收發,端口Rx采用混合電路(Hybrid)濾掉同端口的Tx信號(原理類似ADSL混合電路,采用Tx倒轉相位后再疊加的方式消除接收到的Tx),因此實際 傳輸速率為125 MT/s×8bit = 1000Mbps。
